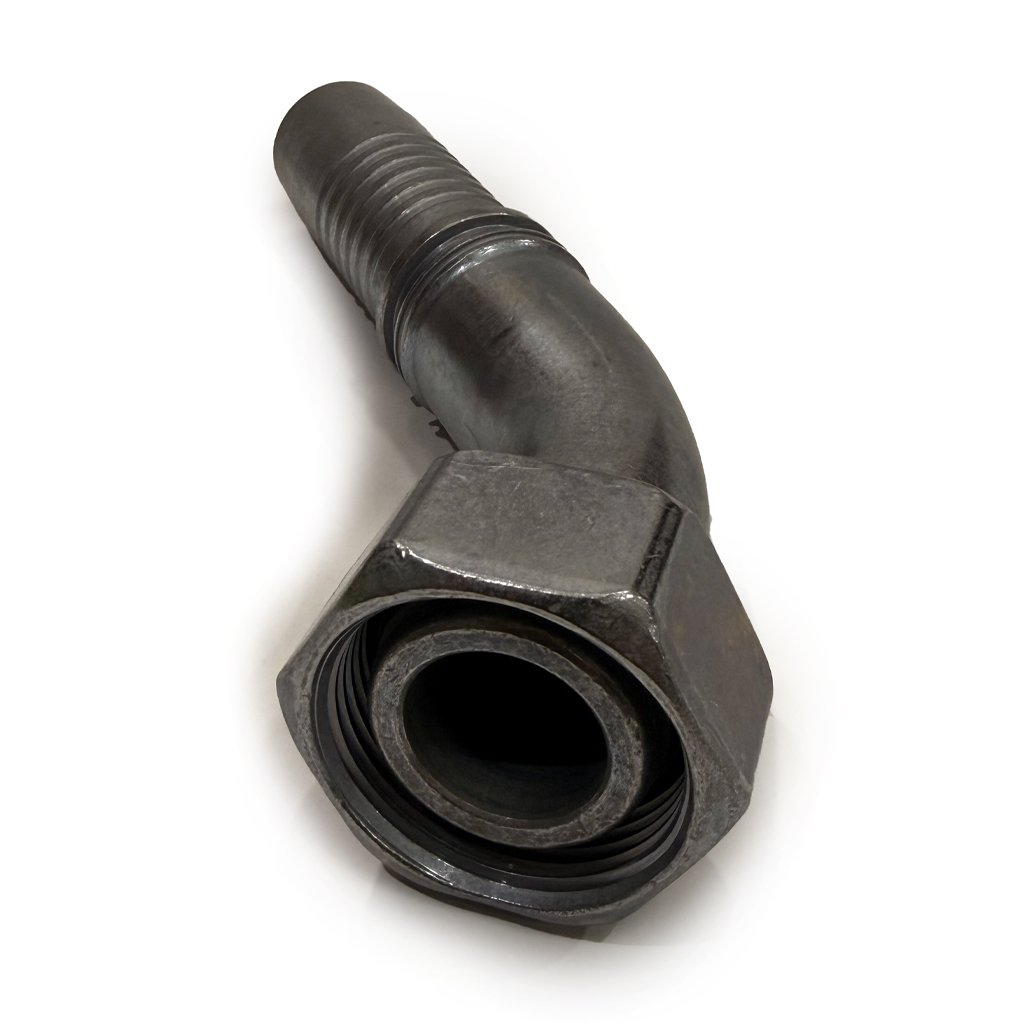

نقد و بررسی تخصصی مهره دنباله نیم خم
- مهره دنباله (Hose Tail Nut / Swivel Nut Hose Tail) به اتصالی گفته میشود که یک سمت آن دنباله (Tail/Barb) جهت اتصال شیلنگ یا لوله انعطافپذیر دارد،
- سمت دیگر آن مهره (Nut) است که معمولاً با رزوه مادگی به یک قطعه دیگر بسته میشود.
- این مهره قابلیت چرخش (Swivel) دارد که کار نصب و تنظیم اتصال را آسان میکند.
نیمخم بودن
- زاویهای نزدیک به 45 درجه یا کمی کمتر
- مناسب جاهایی که شیلنگ نیاز دارد خم شود ولی زاویه خیلی تند نباشد
- کاهش فشار و خمیدگی شدید شیلنگ
کاربردها
- خطوط هیدرولیک سبک و سنگین
- سیستمهای سوخترسانی
- پمپها و مخازن با فضای محدود
- ماشینآلات و خودرو
جدول سایزبندی مرسوم مهره دنباله نیمخم (بر حسب اینچ)
| سایز مهره (رزوه NPT/BSP) | قطر شیلنگ (mm) | زاویه خم (تقریبی) | طول دنباله (mm) |
|---|---|---|---|
| 1/4″ | 6 mm | 45° | 25–30 |
| 3/8″ | 8 mm | 45° | 30–35 |
| 1/2″ | 10–12 mm | 45° | 35–40 |
| 3/4″ | 16 mm | 45° | 40–45 |
| 1″ | 19–25 mm | 45° | 45–50 |
جنسها
- فولاد آبکاری شده (اغلب زرد رنگ)
- استیل (برای شرایط خورنده و فشار بالا)
- برنجی (برای آب و گاز)
