نقد و بررسی تخصصی سه راهی

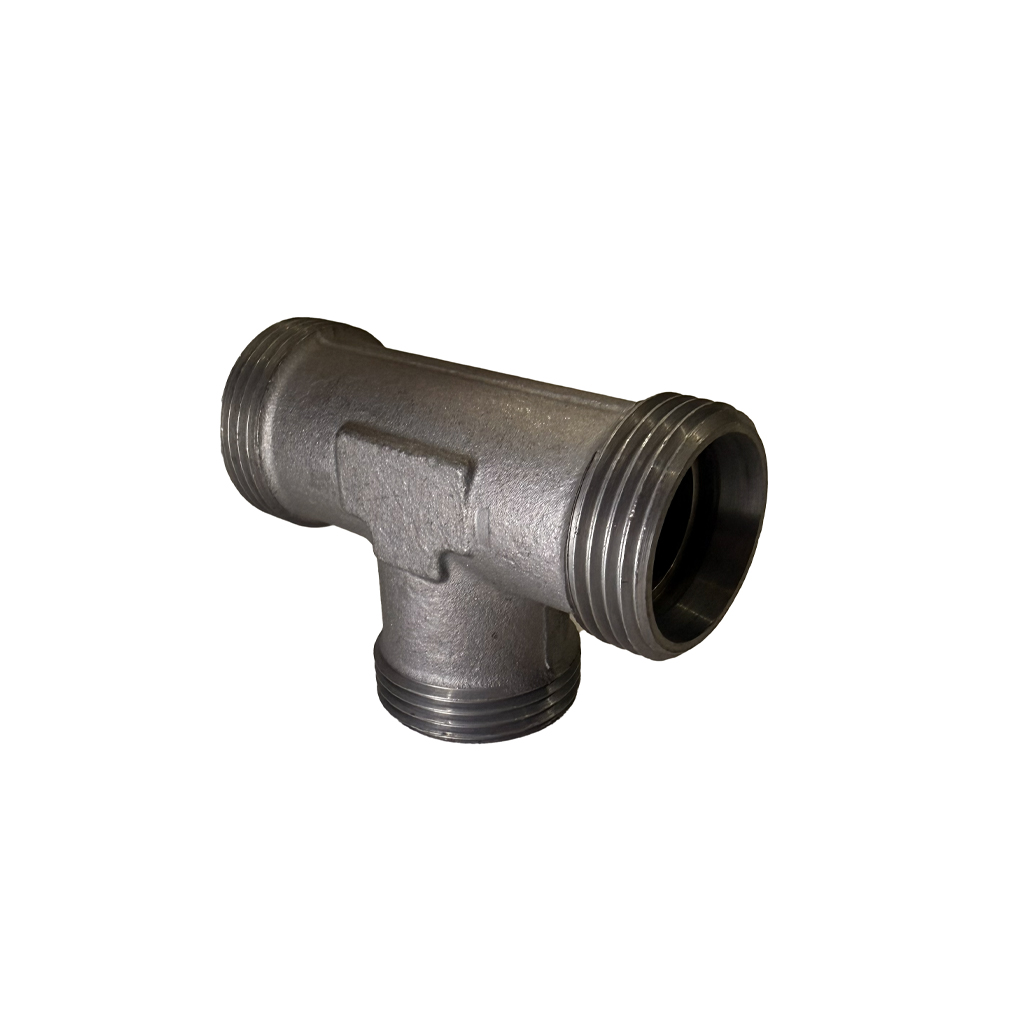

سهراهی روپیچ دارای سه دهانه رزوهدار نری (روپیچ) است که به شکل حرف T طراحی شده.
هدف آن است که یک جریان لوله را به دو مسیر منشعب کند (یا دو جریان را به یکی برساند).
ساختار:
- سه خروجی رزوه نری (Male Thread) در سه جهت (دو افقی و یک عمودی)
- قسمت ششگوش مرکزی برای باز و بسته کردن با آچار (در بعضی مدلها)
- معمولاً رزوهها از نوع BSPT یا NPT هستند
⚙️ انواع سهراهیهای روپیچ
| نوع سهراهی | توضیح |
|---|---|
| سهراهی روپیچ ساده | هر سه سمت رزوه نری |
| سهراهی روپیچ-توپیچ (مخلوط) | ترکیبی از رزوه نری و مادگی |
| سهراهی تبدیل | سایز دهانهها متفاوت است |
| سهراهی جوشی | برای لولههای بدون رزوه |
| سهراهی فشار قوی | برای سیستمهای هیدرولیکی و بخار |
🧱 جنسهای رایج
| جنس | توضیح |
|---|---|
| فولاد سیاه (black malleable) | پرکاربرد برای گاز، بخار، نفت |
| چدنی گالوانیزه | در لولهکشی آب |
| برنجی | برای فشار متوسط و هوا |
| استیل (Stainless Steel) | برای مواد خورنده و صنایع غذایی |
📏 جدول سایزبندی استاندارد سهراهی روپیچ
| سایز اسمی (اینچ) | قطر بیرونی رزوه (میلیمتر) | نوع رزوه رایج | کاربرد |
|---|---|---|---|
| 1/8″ | 9.7 mm | BSPT | ابزار دقیق |
| 1/4″ | 13.1 mm | BSPT / NPT | پنوماتیک، فشار پایین |
| 3/8″ | 16.6 mm | BSPT / NPT | هوای فشرده |
| 1/2″ | 20.9 mm | BSPT / NPT | آب و روغن |
| 3/4″ | 26.4 mm | BSPT / NPT | گاز و صنعت |
| 1″ | 33.2 mm | BSPT / NPT | خطوط اصلی |
| 1¼” | 41.9 mm | BSPT | لولهکشی صنعتی |
| 1½” | 47.8 mm | BSPT | تأسیسات سنگین |
| 2″ | 59.6 mm | BSPT | خطوط اصلی گاز و نفت |
🔩 کاربردهای متداول
- انشعاب گرفتن از خط لوله گاز یا بخار
- تقسیم جریان هوای فشرده یا روغن
- سیستمهای هیدرولیک و پنوماتیک
- اتصالات پمپ، مخزن یا کمپرسور
