نقد و بررسی تخصصی سه راه وسط محل بند

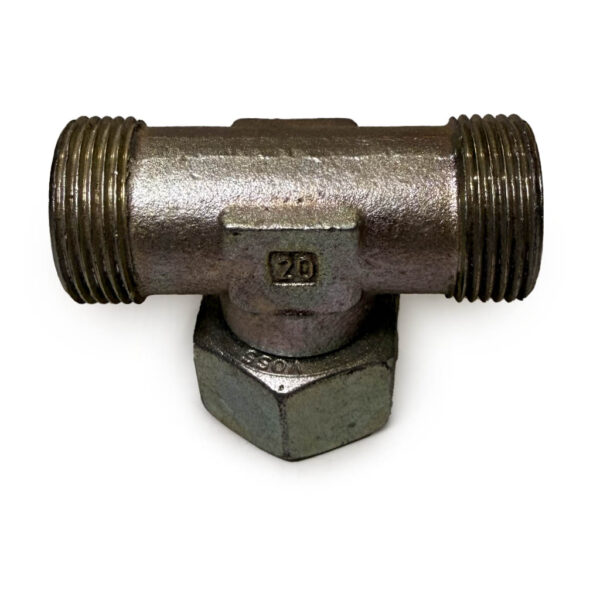

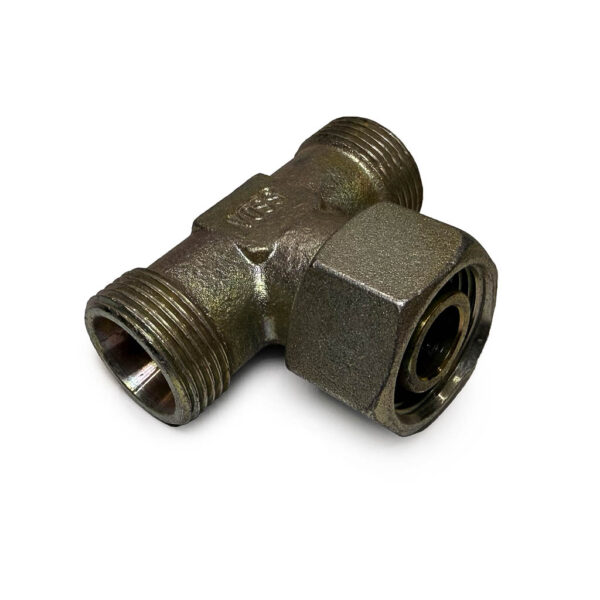

سهراهی وسط محلبند، یک اتصال T‑شکل هیدرولیکی است که:
- دو سر روپیچ ثابت (Male Thread) دارد
- سر سوم مهره محلبند گردون (Swivel Nut Female) است
- امکان اتصال بدون چرخاندن بدنه را فراهم میکند (فقط مهره میچرخد)
- مناسب برای هیدرولیک، روغن، گریس، پنوماتیک سنگین
این قطعه معمولاً در جاهایی استفاده میشود که لازم باشد:
- از مسیر اصلی انشعاب گرفته شود
- قطعهای مانند گیج فشار (مانومتر) نصب شود
- اتصال در فضای محدود انجام شود
- نیاز به اتصال چرخان (بدون پیچاندن لوله) وجود داشته باشد
🧱 ساختار سه قسمتی
- دو سر روپیچ (Male Threads)
- بدنه T شکل
- مهره محلبند (Swivel Nut)
- داخل مهره رزوه مادگی (Female) دارد
- دارای Cone Seat / O‑Ring Seat برای آببندی
📐 انواع رزوههای رایج
این قطعه معمولاً با رزوههای زیر تولید میشود:
رزوههای دوسر روپیچ:
- BSPP (G)
- BSPT ®
- NPT
- Metric (M14 / M16 / M18 / M22 …)
رزوه مهره محلبند (وسط):
- Metric (M12 × 1.5 ، M14 × 1.5 ، M16 × 1.5 …)
- BSPP Female
- ORFS Female
- JIC Female (گاهی در نسخههای آمریکایی)
📘 جدول کامل سایزبندی استاندارد
1) نوع متریک (Metric Male × Metric Swivel Female)
| Male Thread (دوسر) | Swivel Female (وسط) | استاندارد رزوه | فشار حدودی |
|---|---|---|---|
| M10 × 1 | M10 × 1 | DIN / ISO | 250–350 bar |
| M12 × 1.5 | M12 × 1.5 | DIN / ISO | 300–400 bar |
| M14 × 1.5 | M14 × 1.5 | DIN 2353 | 400 bar |
| M16 × 1.5 | M16 × 1.5 | DIN 2353 | 400–450 bar |
| M18 × 1.5 | M18 × 1.5 | DIN 2353 | 450 bar |
| M22 × 1.5 | M22 × 1.5 | DIN 2353 | 350 bar |
| M27 × 2 | M27 × 2 | ISO | 250 bar |
2) نوع BSP – دو سر روپیچ BSP + مهره متریک وسط
(رایجترین ترکیب در ایران برای مانومتر و شیرهای روغنی)
| Male BSP | Swivel Metric | نوع رزوه | کاربرد |
|---|---|---|---|
| 1/4″ BSP | M12 × 1.5 | BSPP + Metric | گیج فشار، انشعاب روغن |
| 1/4″ BSP | M14 × 1.5 | BSPP + Metric | سیستم هیدرولیک سبک |
| 3/8″ BSP | M16 × 1.5 | BSPP + Metric | هیدرولیک عمومی |
| 3/8″ BSP | M18 × 1.5 | BSPP + Metric | پمپ و شیر هیدرولیک |
| 1/2″ BSP | M18 × 1.5 | BSPP + Metric | پمپهای صنعتی |
| 1/2″ BSP | M22 × 1.5 | BSPP + Metric | فشارهای بالاتر |
| 3/4″ BSP | M27 × 2 | BSPP + Metric | خطوط فشار قوی |
3) نوع تمام BSP – سهراهی کامل BSP (سه سر بریتانیایی)
| Male BSP Left | Male BSP Right | Swivel Female BSP | فشار حدودی |
|---|---|---|---|
| 1/4″ | 1/4″ | 1/4″ | 150–250 bar |
| 3/8″ | 3/8″ | 3/8″ | 200–300 bar |
| 1/2″ | 1/2″ | 1/2″ | 250–350 bar |
| 3/4″ | 3/4″ | 3/4″ | 150–250 bar |
| 1″ | 1″ | 1″ | 120–200 bar |
4) نوع NPT – سهراهی آمریکایی
| Male NPT | Swivel Female | استاندارد | کاربرد |
|---|---|---|---|
| 1/8″ NPT | 1/8″ Female | SAE | ابزار دقیق |
| 1/4″ NPT | 1/4″ Female | SAE | فشارسنج |
| 3/8″ NPT | 3/8″ Female | SAE | پنوماتیک قوی |
| 1/2″ NPT | 1/2″ Female | SAE | کمپرسور و پمپ روغن |
⭐ نکات مهم انتخاب سایز
-
سایز مهره محلبند معمولاً مطابق با قطر خارجی لوله هیدرولیک است
مثال:
- M16 × 1.5 → لوله 10mm
- M18 × 1.5 → لوله 12mm
- M22 × 1.5 → لوله 15mm
-
سایز رزوههای دو سر باید مطابق لوله یا شیلنگ اصلی باشد.
-
اگر برای گیج فشار استفاده میشود:
- معمولاً خروجی وسط = M14 × 1.5 یا M12×1.5
- ورودی و خروجی = 1/4″ BSP
