نقد و بررسی تخصصی سه راه بغل محل بند
⚙️ توضیحات فنی

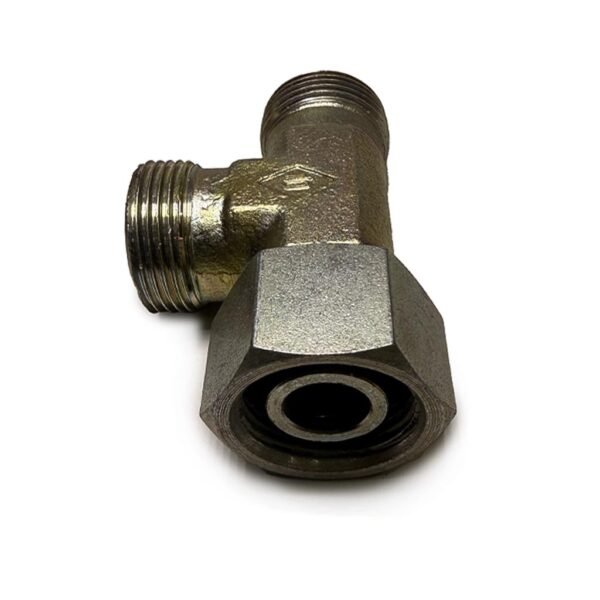

سهراهی بغل محلبند یکی از اتصالات هیدرولیکی یا پنوماتیکی است که:
- دارای دو رزوه نری در امتداد هم (ورودی و خروجی)
- و یک خروجی مادگی محلبند (Swivel Nut) در زاویه ۹۰ درجه است.
ویژگی اصلی آن وجود مهره محلبند چرخان است که باعث میشود بدون چرخاندن لوله یا شیلنگ، اتصال بهراحتی بسته شود.
🧰 کاربردها
- برای انشعابگیری از مسیر اصلی بدون چرخاندن خط
- در تابلوها و سیستمهای هیدرولیک کنترل فشار
- در مسیرهای روغن، هوا و گاز
- اتصال به شیلنگهای فشار قوی که نیاز به قابلیت چرخش دارند
🏗️ ساختار و جنس
| بخش | توضیح |
|---|---|
| رزوههای نری | BSP / NPT / Metric |
| رزوه محلبند مادگی | چرخان با اورینگ (در مدلهای آببند) |
| بدنه | فولاد آبکاریشده، برنج یا استیل |
| فشار کاری | معمولاً تا 400 بار (در فولاد هیدرولیکی) |
📏 جدول سایزبندی رایج سهراهی بغل محلبند
| سایز رزوه نری | رزوه محلبند مادگی | قطر رزوه (mm) | سیستم رزوه |
|---|---|---|---|
| 1/8″ | 1/8″ | 9.7 | BSP / NPT |
| 1/4″ | 1/4″ | 13.1 | BSP / NPT |
| 3/8″ | 3/8″ | 16.6 | BSP / NPT |
| 1/2″ | 1/2″ | 20.9 | BSP / NPT |
| 3/4″ | 3/4″ | 26.4 | BSP / NPT |
| 1″ | 1″ | 33.2 | BSP / NPT |
🔩 انواع متداول سهراهی محلبند
| نوع | توضیح |
|---|---|
| سهراه وسط محلبند | مهره چرخان در وسط (انشعاب وسطی محلبند) |
| سهراه بغل محلبند | مهره چرخان در شاخه فرعی (مثل تصویر شما) |
| سهراه تابلویی محلبند | مخصوص نصب روی تابلو با رزوه تابلویی |
