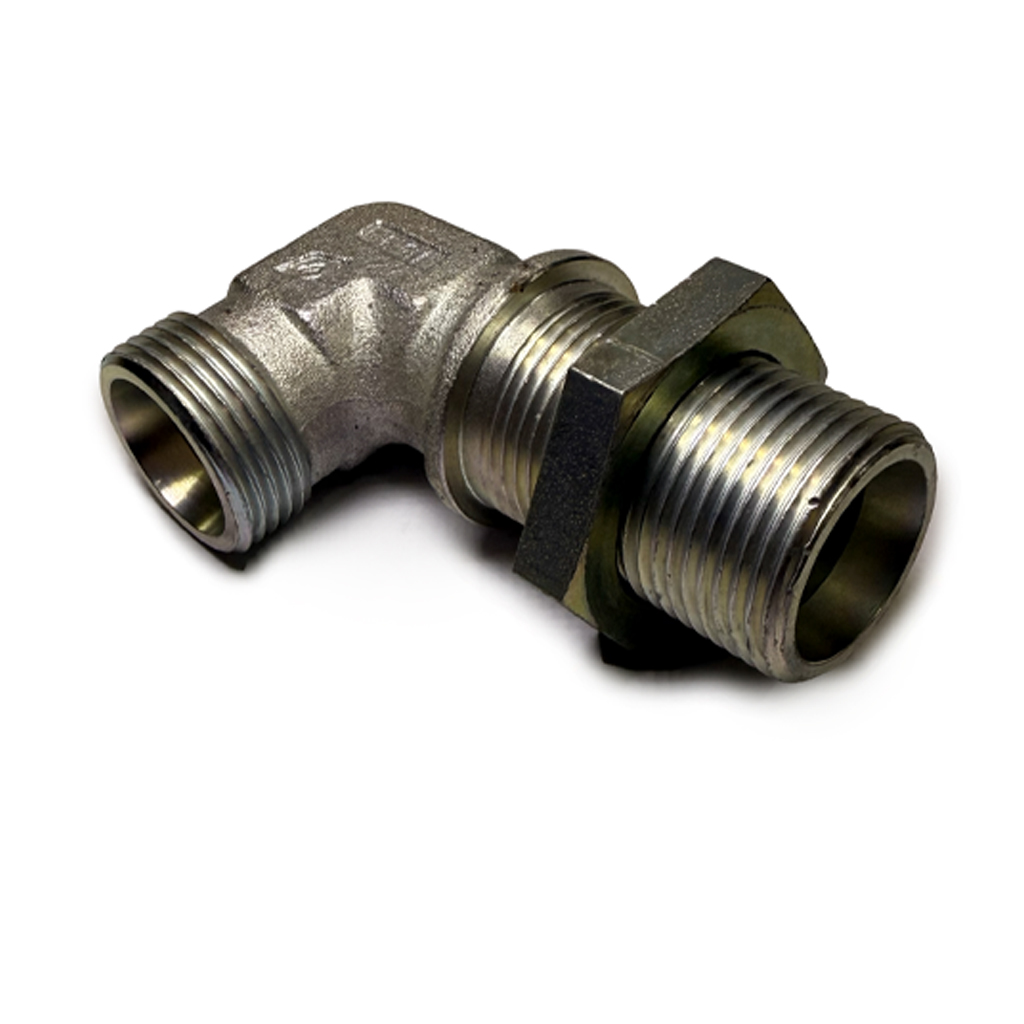

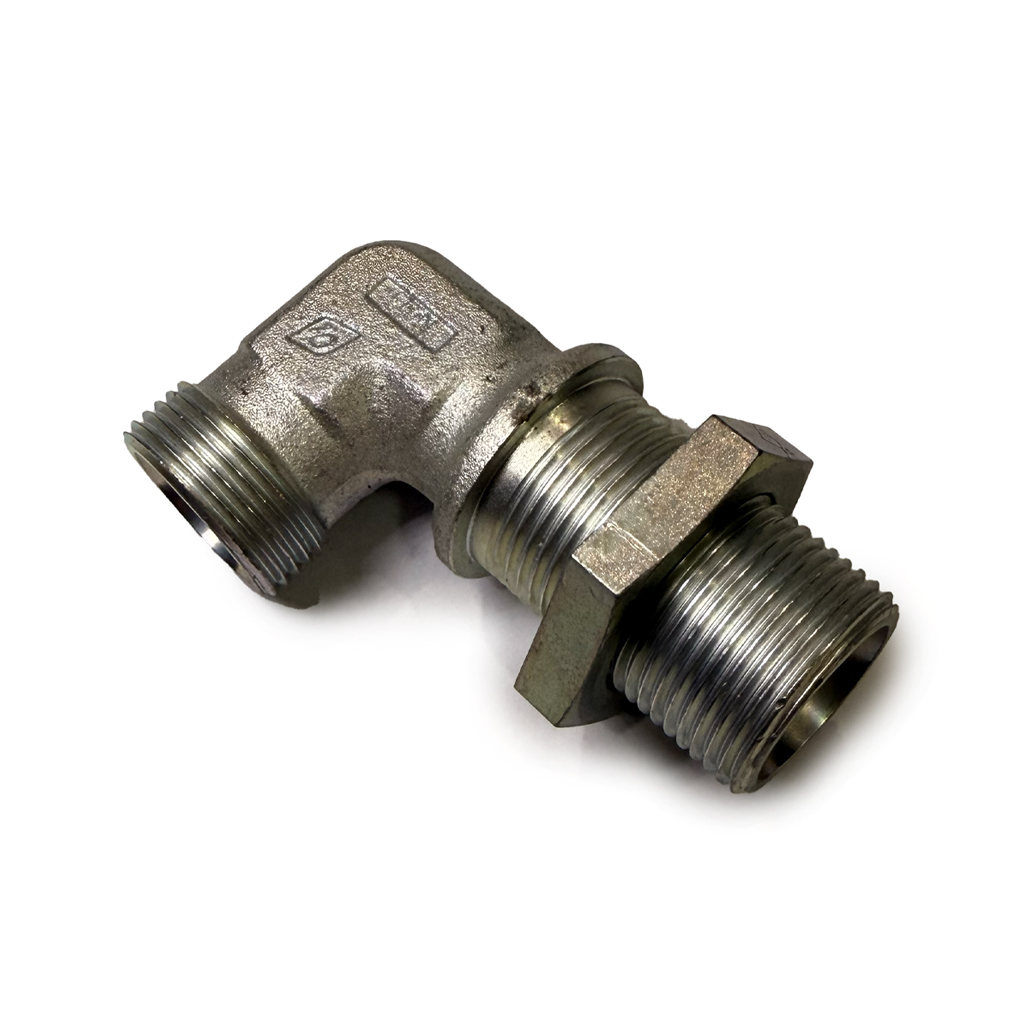

زانو کنترلی (Adjustable Male Elbow)
زانو کنترلی یک اتصال ۹۰ درجه است که معمولاً دو رزوه نری دارد و در وسط آن یک مهره قفلکن (Lock Nut) قرار گرفته است. این مهره اجازه میدهد بعد از بستن قطعه، زاویه و جهت زانو تنظیم شود و سپس با سفت کردن مهره در همان موقعیت ثابت شود.
کاربردها
- نصب گیج فشار (مانومتر)
- اتصال شیرآلات
- سیستمهای هیدرولیک
- سیستمهای پنوماتیک
- خطوط آب، روغن و هوا
- جاهایی که جهت خروجی باید دقیق تنظیم شود
اجزای اصلی
- بدنه زانو ۹۰ درجه
- رزوه نری برای اتصال به قطعه مادگی
- مهره قفلکن برای تنظیم جهت
- گاهی واشر یا اورینگ برای آببندی بهتر
جنسهای رایج
- فولاد گالوانیزه (رایج در تأسیسات)
- برنج (برای آب و فشار متوسط)
- استنلس استیل (صنایع شیمیایی و غذایی)
جدول سایزهای رایج زانو کنترلی
| سایز اسمی | قطر رزوه تقریبی | کاربرد رایج |
|---|---|---|
| 1/8″ | حدود 9.7 mm | ابزار دقیق |
| 1/4″ | حدود 13.1 mm | گیج فشار، کمپرسور |
| 3/8″ | حدود 16.6 mm | پنوماتیک |
| 1/2″ | حدود 20.9 mm | لولهکشی آب |
| 3/4″ | حدود 26.4 mm | تأسیسات صنعتی |
| 1″ | حدود 33.2 mm | خطوط سیالات |
| 1¼” | حدود 41.9 mm | سیستمهای بزرگ |
| 1½” | حدود 47.8 mm | خطوط صنعتی |
| 2″ | حدود 59.6 mm | خطوط پرحجم |
انواع زانو کنترلی از نظر رزوه
| نوع | توضیح |
|---|---|
| نری × نری | هر دو طرف رزوه بیرونی |
| نری × مادگی | یک طرف داخل رزوه |
| تبدیلی | دو طرف سایز متفاوت |
✅ مثال سایزهای تبدیلی
| سایز ورودی | سایز خروجی |
|---|---|
| 1/2″ | 1/4″ |
| 1/2″ | 3/8″ |
| 3/4″ | 1/2″ |
| 1″ | 3/4″ |
