نقد و بررسی تخصصی سری کاتری خم

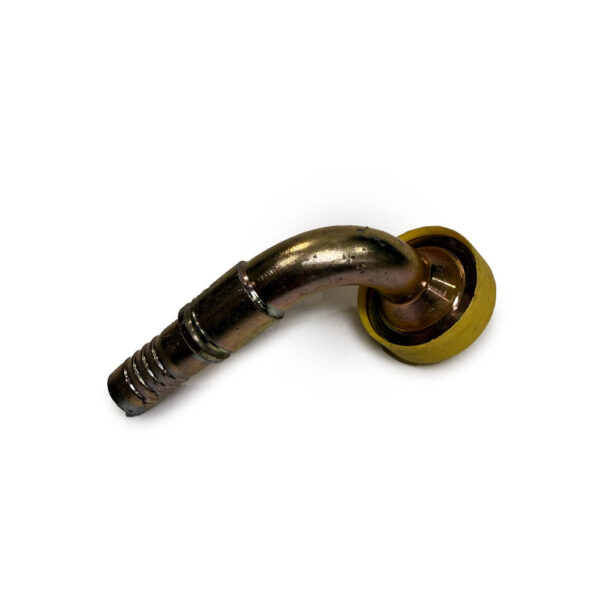

سری کاتری خم یا دنباله شلنگی خم نوعی اتصال زاویهدار است (معمولاً ۹۰ درجه) که برای اتصال شلنگ به اتصالات ثابت یا دستگاهها در فضاهای محدود استفاده میشود.
سمت دندانهدار آن درون شلنگ قرار میگیرد (اغلب با بست فلزی محکم میشود)، و سمت دیگر آن معمولاً رزوهدار، یا مخصوص اتصال به فیتینگهای “کاتری” یا کوپلینگ هیدرولیکی است.
⚙️ ساختار فنی
| بخش | توضیح |
|---|---|
| دنباله دندانهدار (Hose Barb) | برای اتصال به داخل شلنگ – طراحی شیاردار جهت جلوگیری از لغزش |
| بدنه خم ۹۰ درجه | تغییر جهت جریان – مناسب برای فضاهای تنگ |
| رزوه یا رابط انتهایی | برای اتصال به دستگاه یا کوپلینگ |
| جنس آبکاری یا استیل | جلوگیری از خوردگی، دوام بالا در محیطهای روغنی یا مرطوب |
🧱 مواد سازنده
| جنس | کاربرد |
|---|---|
| فولاد آبکاری شده (Zinc‑plated steel) | خطوط هوا و روغن |
| استنلس استیل 304 / 316 | سیالات خورنده، صنایع غذایی |
| برنجی | فشار پایین، سیستمهای پنوماتیک |
| آلومینیومی | وزن سبک، فشار متوسط |
🔩 انواع سری کاتری خم
| نوع | ویژگی | کاربرد |
|---|---|---|
| کاتری خم معمولی (۹۰°) | زاویه ثابت، نصب عمومی | هوا، آب، روغن |
| کاتری خم قابل چرخش (Swivel) | قابلیت گردش پس از نصب | برای کوپلینگهای سریع |
| کاتری خم بلند (Long Elbow) | طول بیشتر برای ورود عمیقتر شلنگ | فضاهای محدود |
| کاتری خم تبدیل (Reducing Elbow) | دو سر با سایز متفاوت | انشعاب بین شلنگهای مختلف |
| کاتری خم با مهره حلقهای (Ferrule Nut Type) | رزوه مادگی و بست فلزی | لولههای هیدرولیک و ترمز |
| کاتری خم فشاری (Push‑Lock Type) | بدون بست فلزی، با شلنگ خاص | سیستمهای سریع پنوماتیک |
📐 جدول سایزبندی استاندارد سری کاتری خم
| سایز اسمی شلنگ | قطر داخلی شلنگ (mm) | قطر خارجی شیار (mm) | رزوه اتصال (در صورت وجود) | فشار کاری تقریبی (bar) |
|---|---|---|---|---|
| 1/8″ | 6 mm | 6.5 mm | M10 × 1 یا 1/8″ BSP | 20–40 |
| 1/4″ | 8 mm | 8.5 mm | 1/4″ BSP یا M12 × 1.5 | 30–60 |
| 3/8″ | 10 mm | 10.5 mm | 3/8″ BSP یا M14 × 1.5 | 40–80 |
| 1/2″ | 12 mm | 13 mm | 1/2″ BSP یا M16 × 1.5 | 60–100 |
| 5/8″ | 16 mm | 16.5 mm | 5/8″ BSP یا M18 × 1.5 | 80–120 |
| 3/4″ | 19 mm | 19.5 mm | 3/4″ BSP یا M22 × 1.5 | 100–150 |
| 1″ | 25 mm | 25.5 mm | 1″ BSP یا M27 × 2 | 120–200 |
🔸 بسته به نوع جنس و ضخامت دیواره شلنگ، فشار کاری ممکن است متفاوت باشد.
🧰 کاربردهای سری کاتری خم
- تغییر مسیر شلنگ در فضاهای محدود
- جلوگیری از تا خوردن شلنگ در گوشهها
- استفاده در دستگاههای صنعتی، کمپرسور، پمپ روغن، تجهیزات هیدرولیک
- در صنایع خودروسازی، بستهبندی، هوای فشرده و اسپریها
🪛 نکات نصب
- شلنگ باید تمیز و خشک باشد.
- شیارها کاملاً درون شلنگ قرار گیرند.
- از بست فلزی یا هوزکلمپ برای محکمکاری استفاده کنید.
- برای فشار بالا، نوع رزوهدار یا سری فشاری انتخاب کنید.
