نقد و بررسی تخصصی راسته محل بند

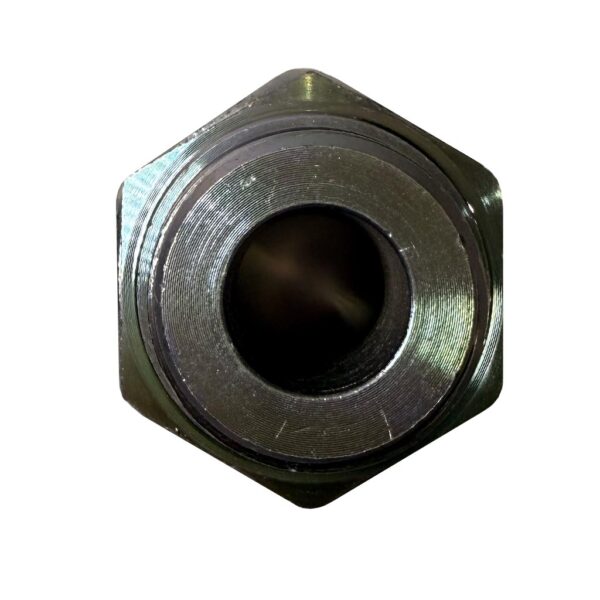

راسته محلبند یک اتصال مستقیم هیدرولیک است که برای وصل کردن یک رزوه نری به رزوه مادگی استفاده میشود. ویژگی اصلی آن وجود مهره محلبند (Swivel Nut) است که میتواند بچرخد.
به همین دلیل هنگام بستن اتصال:
- شیلنگ یا لوله نمیچرخد
- نصب سریعتر و راحتتر انجام میشود
- فشار به شیلنگ وارد نمیشود
اجزای اصلی
- رزوه نری (Male Thread) برای اتصال به قطعه دیگر
- بدنه ششگوش برای گرفتن با آچار
- مهره محلبند چرخان
- سیستم آببندی (اورینگ یا مخروطی)
جنسهای رایج
- فولاد آبکاری شده
- استیل
- برنج
- فولاد آلیاژی
استاندارد رزوه
معمولاً در هیدرولیک از این رزوهها استفاده میشود:
- BSPP / BSPT
- NPT
- Metric
- JIC
جدول سایزبندی رایج راسته محلبند
| سایز رزوه | قطر تقریبی رزوه (mm) | کاربرد |
|---|---|---|
| 1/8″ | 9.7 | ابزار دقیق |
| 1/4″ | 13.1 | پنوماتیک |
| 3/8″ | 16.6 | خطوط هوا |
| 1/2″ | 20.9 | هیدرولیک سبک |
| 3/4″ | 26.4 | سیستم صنعتی |
| 1″ | 33.2 | هیدرولیک متوسط |
| 1¼” | 41.9 | دبی بالا |
| 1½” | 47.8 | خطوط صنعتی |
| 2″ | 59.6 | سیستم سنگین |
چند نوع رایج راسته محلبند
- راسته محلبند ساده (نری به مادگی)
- راسته محلبند اورینگی
- راسته محلبند مخروطی
- راسته محلبند فشار قوی هیدرولیک
