فیلتر رگلاتور همانطور که از نامش پیداست از یک فیلتر و یک رگلاتور در کنار هم تشکیل شده است.
وظیفه اصلی فیلتر گرفتن آلودگی های هوای فشرده شده و روغن و ذرات ریز کنده شده از کمپرسور و گرد و غبار و سایر آلودگی هایی است که به سیستم پنوماتیکی آسیب می زنند.
البته هر سنگ فیلتر (المنت فیلتر) میکرون بندی و مش بندی خود را دارد.
هر یک از آنها مناسب فیلتر کردن ذرات تا یک قطر خاص هستند، که بستگی به مش بندی فیلتر دارد.
به طور معمول المنت های فیلتر شاکو معمولا 5 یا 40 میکرون هستند.
بسته به سایز و ابعاد بدنه و متناسب با رزوه دستگاه، دبی و ظرفیت آماده سازی آن متفاوت است.
برای اطلاع از سایز دبی و سایر مشخصات این محصول باید کاتالوگ آن مورد برسی قرار گیرد.

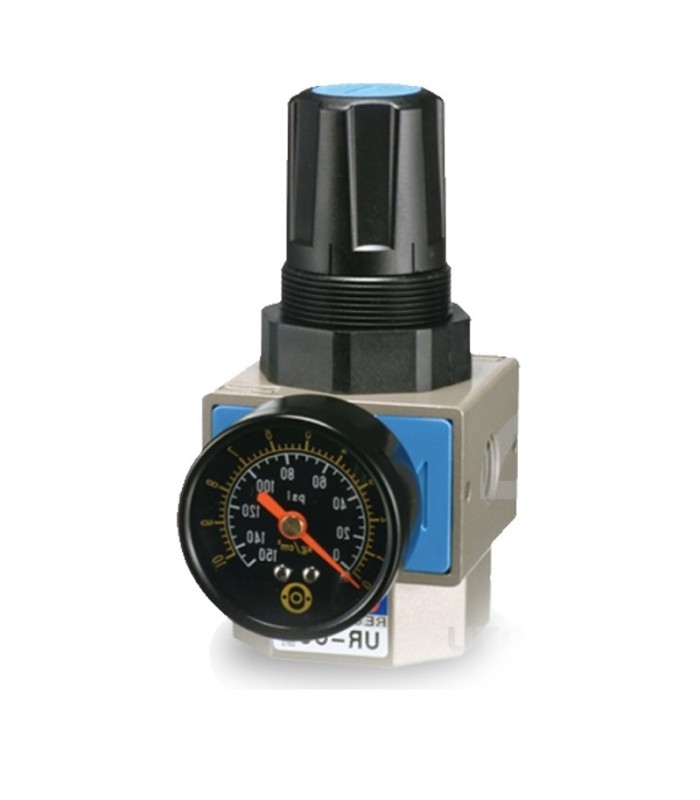

رگولاتور شاکو نیز روی فیلتر این قرار دارد و فشار هوای فشرده شده را تنظیم می کند.
در سیستم های پنوماتیکی ثابت ماندن فشار یکی از پارامتر های مهم است، وظیفه ی رگلاتور یا فشار شکن پنوماتیکی تثبیت و شکستن فشار به فشار مورد نظر در سیستم است.
کمپرسور هوا با فشرده سازی، هوای مورد نیاز را در مخزنی ذخیره کرده اما رطوبت موجود در مخزن به دلیل فشرده سازی به شکل آب در کف مخزن جمع می شود.
این رطوبت به سیستم منتقل می شود و اسیب جدی به سیستم های پنوماتیکی میزند.
فیلتر برخی از این رطوبت را فیلتر میکند و مقدار قابل توجهی توسط شیر برقی اتودرین در همان ابتدا دفع می شود.
موارد مصرف فیلتر رگلاتور شاکو

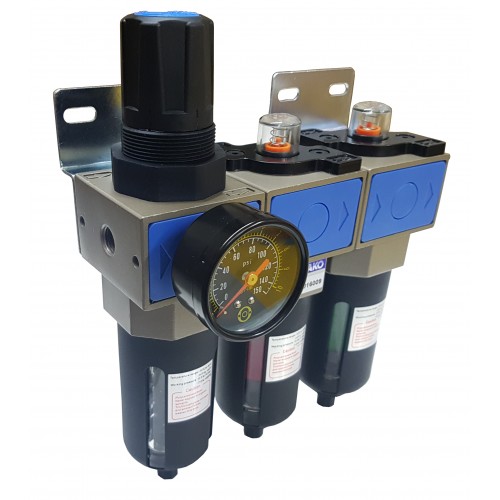

فیلتر رگلاتور شاکو در موارد متعددی مورد استفاده قرار می گیرند، اما بهتر است بجای آنها از واحد مراقبت شاکو استفاده شود.
تفاوت فیلتر رگلاتور و واحد مراقب در یک روغن زن است که واحد مراقبت بیشتر دارد.
در کاربرد های خاص که نیاز به روغن کاری نیست از فیلتر رگلاتور شاکو استفاده می شود.
تثبیت و گرفتن نویز های فشار توسط رگلاتور انجام می شود.
یکی دیگر از وظایف مهم رگلاتور های فشار شاکو تخلیه اضافه فشار است.
