نقد و بررسی تخصصی سر شیلنگی

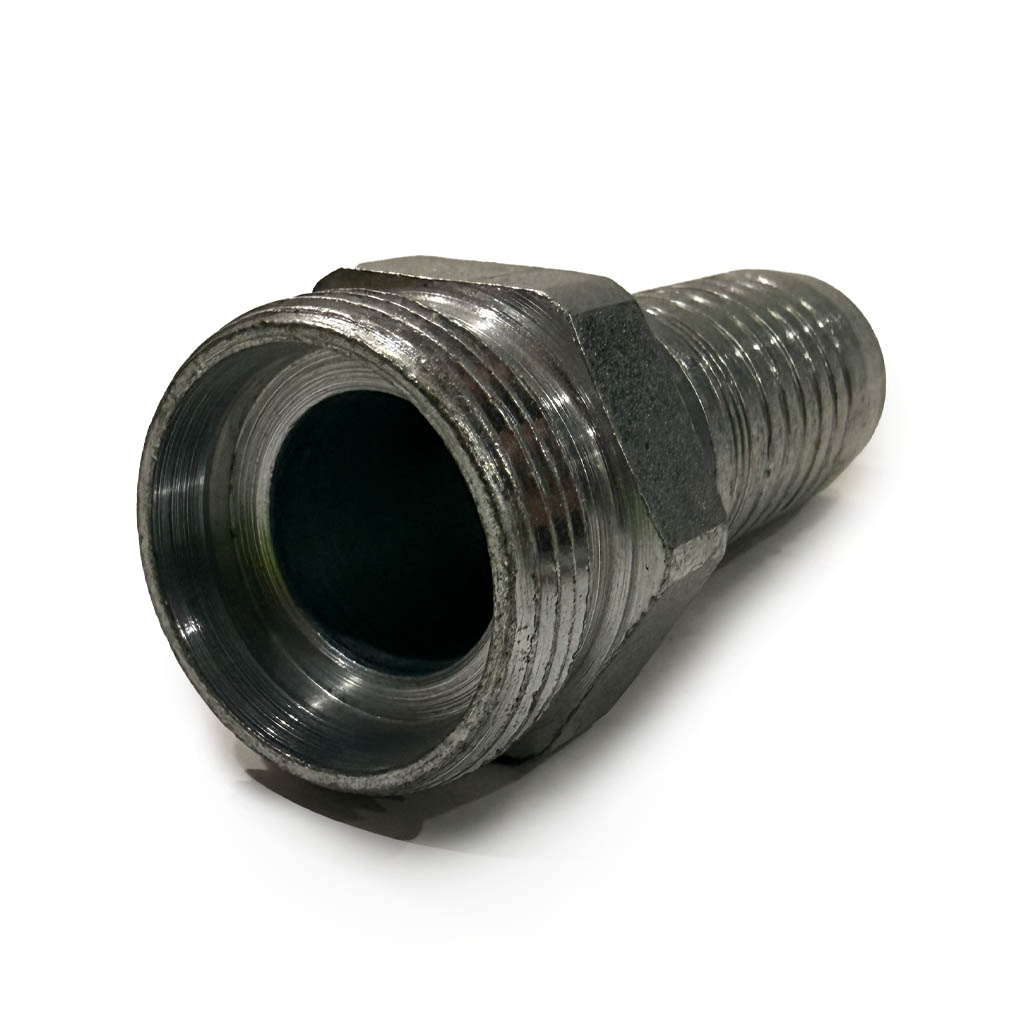

سرشیلنگی روپیچ یک اتصال برای وصل کردن شیلنگ به قطعهای با رزوه مادگی است.
این اتصال از دو بخش تشکیل میشود:
- گلوئی (Barb / Tail)
- شیاردار
- مخصوص فرو رفتن داخل شیلنگ
- همراه با بست یا پرس استفاده میشود
- رزوه نری (Male Thread)
- معمولاً BSP یا NPT
- در برخی مدلها متریک هم تولید میشود
🧩 انواع سرشیلنگی روپیچ
- سرشیلنگی روپیچ صاف (Straight)
- سرشیلنگی نیمخم 45°
- سرشیلنگی تمامخم 90°
- سرشیلنگی رزوه کوتاه / بلند
- سرشیلنگی صنعتی (Press Type)
- سرشیلنگی سنگین (Heavy Duty)
- سرشیلنگی سوخت / آب / هوا / روغن
📐 جدول سایزبندی سرشیلنگی روپیچ – استاندارد BSP (G)
| رزوه نری BSP | قطر شیلنگ | قطر واقعی گلوئی | طول گلوئی | کاربرد |
|---|---|---|---|---|
| 1/4″ (G1/4) | 6 mm | 6.3 mm | 25–30 mm | هوا، آب |
| 3/8″ (G3/8) | 8 mm | 8.5 mm | 30–35 mm | روغن، هوا |
| 1/2″ (G1/2) | 10–12 mm | 10–12 mm | 35–40 mm | آب، گازوئیل |
| 3/4″ (G3/4) | 16 mm | 16.5 mm | 40–45 mm | پمپ آب، دیزل |
| 1″ (G1) | 19–25 mm | 19–25 mm | 45–55 mm | شیلنگهای قوی |
| 1¼” (G1¼) | 25–32 mm | 25–32 mm | 55–65 mm | آتشنشانی/کشاورزی |
| 1½” (G1½) | 32–38 mm | 32–38 mm | 60–70 mm | پمپ قوی |
| 2″ (G2) | 50 mm | 50–51 mm | 70–80 mm | تخلیه مخازن، سیالات حجیم |
📐 جدول سایزبندی – استاندارد NPT
| رزوه NPT | قطر شیلنگ | دنباله واقعی |
|---|---|---|
| 1/4″ NPT | 6 mm | 6.3 mm |
| 3/8″ NPT | 8 mm | 8.5 mm |
| 1/2″ NPT | 10–12 mm | 10–12 mm |
| 3/4″ NPT | 16 mm | 16.5 mm |
| 1″ NPT | 19–25 mm | 19–25 mm |
| 1½” NPT | 32–38 mm | 32–38 mm |
| 2″ NPT | 50 mm | 50–51 mm |
تفاوت اصلی NPT و BSP:
- BSP صاف است و با واشر آببندی میشود
- NPT مخروطی است و بدون واشر آببندی میکند
📐 جدول سایزبندی – رزوه متریکی (Metric Male)
| رزوه متریک | قطر شیلنگ | گلوئی واقعی |
|---|---|---|
| M12 × 1.5 | 6 mm | 6.3 mm |
| M14 × 1.5 | 6–8 mm | 6–8 mm |
| M16 × 1.5 | 8 mm | 8.5 mm |
| M18 × 1.5 | 10 mm | 10.3 mm |
| M22 × 1.5 | 12 mm | 12.5 mm |
| M27 × 2.0 | 16 mm | 16.5 mm |
| M33 × 2.0 | 19–25 mm | 19–25 mm |
این مدل کمتر رایج است و بیشتر در صنعت خودرو دیده میشود.
🧱 جنسهای موجود
- برنجی (آب، هوا، سوخت)
- فولادی آبکاری (روغن و فشار متوسط)
- استیل 304/316 (مواد شیمیایی و غذایی)
- چدن گالوانیزه (پمپ آب)
- آلومینیومی (هوا و سیستمهای سبک)
🎯 کاربردها
- پمپ آب و موتورپمپها
- خطوط هوا و کمپرسور
- سیستمهای سوخت (گازوئیل / بنزین)
- سیستمهای روغنکاری
- مصارف کشاورزی و صنعتی
