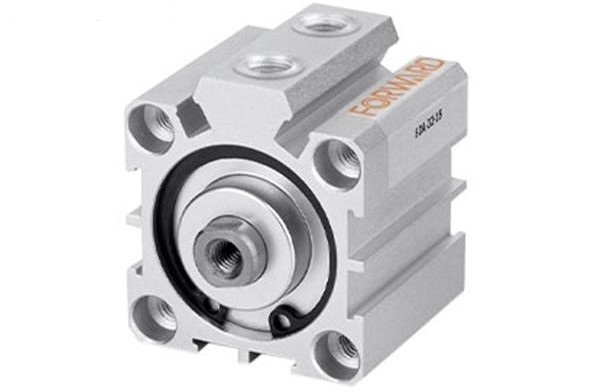

جک کامپکت فوروارد دارای طراحی ساده و به صورت جک هاسکی اصلی طرح ایرتک تایوان می باشد. این جک ها در دو حالت مگنت دار و بدون مگنت در بازار عرضه می شود. انواع جک کامپکت فوروارد به انواع دو طرفه SDA، یک طرفه SSA و STA یک طرفه کششی تقسیم می شوند و بر اساس نیاز مصرف کننده قابل استفاده می باشد. ضمن اینکه برای انتخاب تنوع جک مناسب حتما می بایست با کارشناس فنی مربوطه بررسی های لازم انجام شود.
جک کامپکت فوروارد SDA
جک کامپکت فوروارد با پیشوند SDA از نوع دوطرفه یا دابل اکتینگ (Double Acting) می باشد. جک های دو طرفه دارای 2 عدد پورت هوا روی بدنه سیلندر هستند. به همین دلیل عمل رفت و برگشت یا به عبارتی تکمیل کورس باز و بست این سری از جک ها در هر دو جهت به وسیله هوای فشرده اتفاق می افتد که از این رو به آن ها دو طرفه می گویند.
جک کامپکت فوروارد SSA
جک کامپکت فوروارد SSA دسته دیگر از سیلندر های این شرکت هستند که در گروه عملگرهای یک طرفه یا همان سینگل اکتینگ (Single Acting) قرار می گیرند. علت نامگذاری این دسته از سیلندرهای پنوماتیکی کامپکت فوروارد به دلیل وجود یک پورت جهت ورود و خروج هوای فشرده است. SSA در نوع یک طرفه تجهیز شده با فنر هل دهنده است. در این مدل از سیلندرهای پنوماتیک یک طرفه، زمانی که هوای فشرده وارد سیلندر میشود و پیستون را به طرف جلو می راند، در آن سو فنری وجود دارد که تحت نیروی سیال که به پیستون اعمال می گردد فشرده میشود، سپس با قطع جریان نیروی فنر فشرده شده پیستون را به موضع اولیه خود هل می دهد.
جک کامپکت فوروارد STA
دسته دیگری از جک های کامپکت فوروارد STA ها هستند. این گروه نیز از لحاظ عملکرد یک طرفه (Single Acting) می باشند اما وجه تمایز آنها با سری SSA در عملکرد فنر آن ها می باشد. در این مدل با عملکرد یکطرفه با فنر کشنده روبرو هستیم. زمانی که پیستون تحت نیروی هوای فشرده قرار میگیرد و به سمت جلو حرکت میکند، فنری که به پیستون متصل است دائما نیرویی کششی به آن وارد می سازد. به محض قطع جریان هوای فشرده، این نیروی کششی پیستو را به مکان و موضع اولیه خود برمی گرداند.
در کلیه جک های کامپکت فوروارد، با هر تیپی که باشند، دو نوع ساختار داخلی وجود دارد. یا مگنت داخلی دارند که می توان بر روی بدنه آن ها از سنسورهای القایی جهت تنظیم طول کورس استفاده کرد، و یا فاقد مگنت یا آهنربای داخلی هستند که در این صورت نصب سنسور الکترومغناطیسی بر روی جک کامپکت بلا استفاده است. این ویژگی با کد S در پایان سریال مشخص می گردد. شافت پیستون جک های کامپکت forward در سه مدل ارائه می گردد. رزوه نری یا بیرونی، رزوه مادگی یا داخلی و مدل بدون رزوه.
