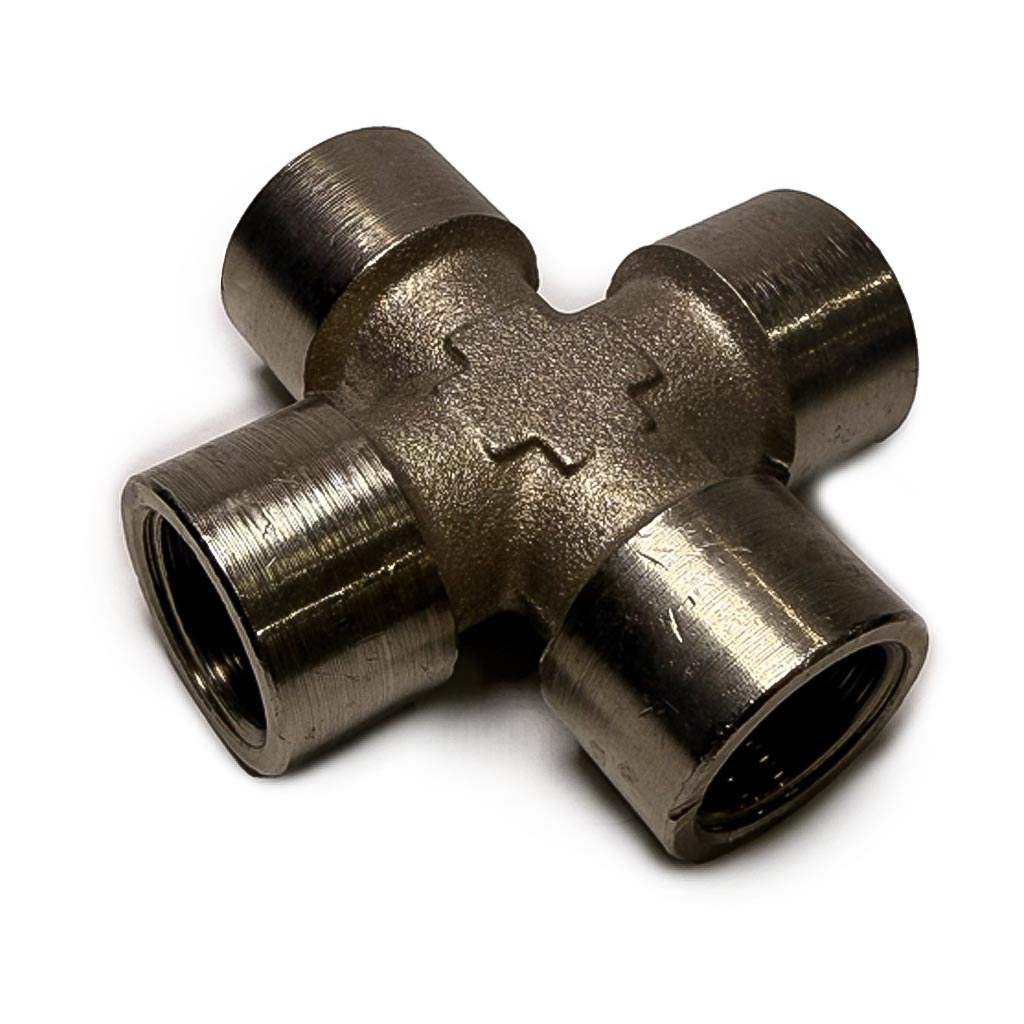

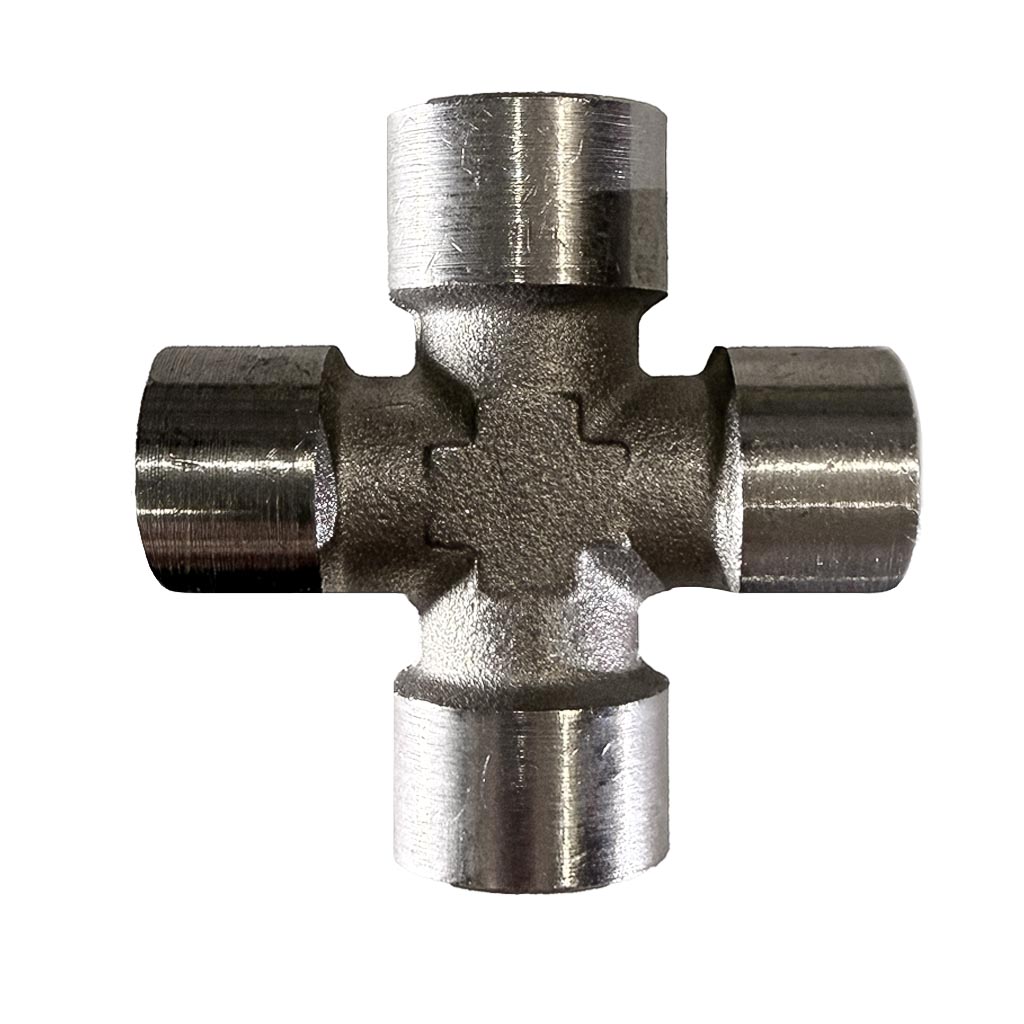

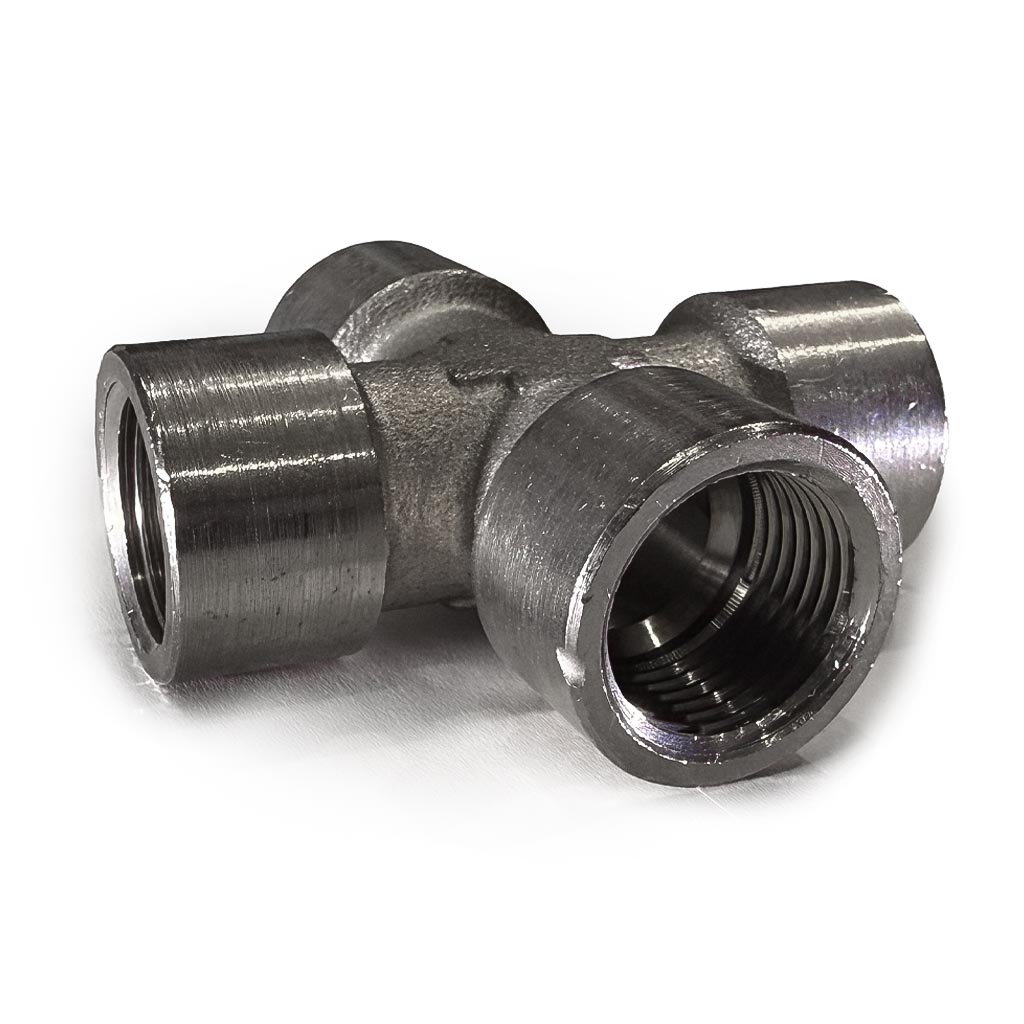

چهارراه هیدرولیک (Hydraulic Cross)
۱. معرفی و کاربرد
چهارراه هیدرولیک قطعهای است که چهار مسیر جریان سیال را به هم متصل میکند. به طور معمول در سیستمهای هیدرولیکی و پنوماتیکی استفاده میشود که لازم باشد یک خط اصلی با چند خروجی (یا بالعکس) ارتباط داشته باشد.
- جنس غالب: فولاد کربنی آبکاری شده یا استنلس استیل
- فشار کاری: معمولاً تا 350-400 بار مطابق استانداردهای هیدرولیکی
- انواع رزوه: بسته به استاندارد، معمولاً BSP, NPT یا Metric
۲. انواع رزوههای رایج در چهارراه هیدرولیک
| استاندارد رزوه | شکل رزوه | مشخصات |
|---|---|---|
| BSPP (G) | رزوه موازی | بیشترین کاربرد در ایران و اروپا، نیاز به اورینگ یا واشر برای آببندی |
| BSPT ® | رزوه مخروطی | آببندی بهخودیخود، برای فشارهای بالا |
| NPT | رزوه مخروطی آمریکایی | رایج در آمریکا، آببندی با مخروط رزوه |
| Metric | رزوه متریک | طبق DIN آلمان، معمول در سیستمهای اروپایی |
۳. سایزبندی استاندارد 4 راه هیدرولیک
| سایز رزوه (اینچ) | قطر رزوه (mm) | جریان تقریبی (L/min) | فشار کاری (بار) | آچارخور (mm) |
|---|---|---|---|---|
| 1/8″ BSP | 9.7 | 4-6 | تا 350 | 17 |
| 1/4″ BSP | 13.1 | 10-15 | تا 350 | 22 |
| 3/8″ BSP | 16.6 | 20-25 | تا 350 | 27 |
| 1/2″ BSP | 20.9 | 40-50 | تا 350 | 32 |
| 3/4″ BSP | 26.4 | 80-120 | تا 280 | 41 |
| 1″ BSP | 33.2 | 150-200 | تا 250 | 50 |
| 1¼” BSP | 41.9 | 220-300 | تا 220 | 55 |
| 1½” BSP | 47.8 | 300-400 | تا 200 | 60 |
| 2″ BSP | 59.6 | 450-600 | تا 180 | 70 |
۴. نکات فنی مهم
- فشار کاری: همواره با توجه به فشار مجاز سیستم، چهارراه را انتخاب کنید. استفاده از مدل فولادی آبکاریشده برای فشارهای بالاتر ترجیح داده میشود.
- جنس بدنه: فولاد کربنی به همراه پوشش زینک کروم برای مقاومت در برابر خوردگی متداول است، ولی برای محیطهای خورنده استنلس استیل توصیه میشود.
- آببندی: با توجه به نوع رزوه (موازی یا مخروطی) ممکن است نیازمند واشر، اورینگ یا تفلون باشید.
- آچارخور: برای نصب و باز و بسته کردن، معمولاً بدنه چهارراه دارای ششگوش است که باید آچار متناسب با آن استفاده شود.
- زاویه اتصال: چهارراهها معمولاً در زاویه ۹۰ درجه (Orthogonal) طراحی میشوند.
