نقد و بررسی تخصصی مهره دنباله آلمانی
این اتصال برای وصل کردن شیلنگ به تجهیزات رزوهدار در سیستمهای هیدرولیک، هوا و سیالات استفاده میشود.

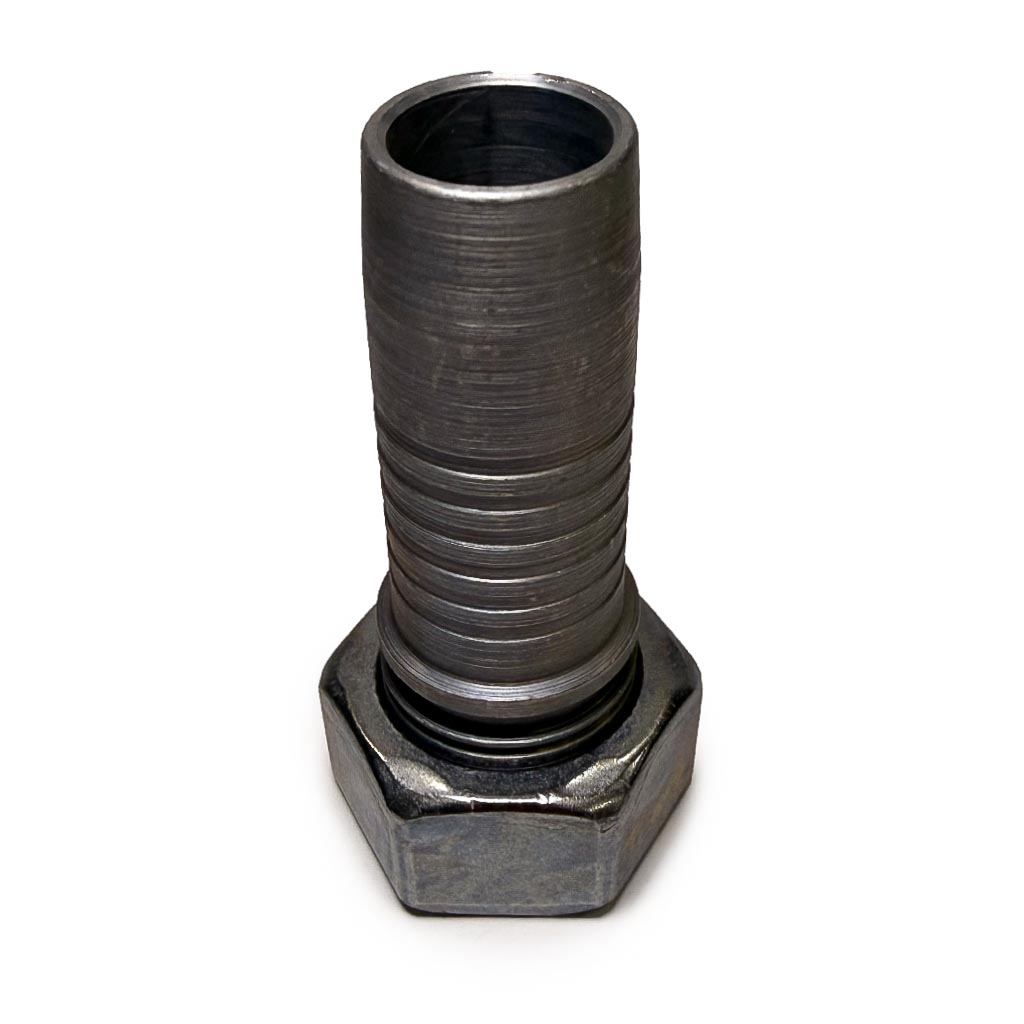

ساختار آن:
- یک مهره مادگی گردان برای اتصال به رزوه نری
- یک سر دنباله شیلنگی برای قرار گرفتن داخل شیلنگ
- شیلنگ با بست شیلنگ یا پرس شیلنگ روی دنباله محکم میشود
این نوع طبق استاندارد DIN آلمان ساخته میشود و در سیستمهای هیدرولیکی اروپا بسیار رایج است.
اجزای اصلی
| بخش | توضیح |
|---|---|
| مهره مادگی | برای بستن روی رزوه نری |
| نشیمن آببندی | معمولاً مخروطی 24 درجه |
| دنباله شیلنگی | برای قرار گرفتن داخل شیلنگ |
| بدنه ششگوش | برای آچارخور |
جنسهای رایج
- فولاد آبکاری شده (رایجترین)
- استنلس استیل
- برنج (برای فشار پایین)
کاربردها
- اتصال شیلنگ هیدرولیک
- سیستمهای روغن و فشار
- خطوط سوخت و هوا
- ماشینآلات صنعتی
✅ تفاوت اصلی دنباله آلمانی با دنبالههای معمولی این است که:
- رزوه آن متریک DIN است
- آببندی آن مخروطی 24° میباشد.
جدول سایزبندی رایج مهره دنباله آلمانی
| سایز رزوه DIN | سایز شیلنگ (داخل) | قطر دنباله (mm) | آچارخور تقریبی |
|---|---|---|---|
| M12×1.5 | 6 mm | 6 | 14 mm |
| M14×1.5 | 8 mm | 8 | 17 mm |
| M16×1.5 | 10 mm | 10 | 19 mm |
| M18×1.5 | 12 mm | 12 | 22 mm |
| M22×1.5 | 16 mm | 16 | 27 mm |
| M26×1.5 | 19 mm | 19 | 32 mm |
| M30×2 | 25 mm | 25 | 36 mm |
