سه راهی پنوماتیک

سه راهی پنوماتیک از دسته اتصالات فشاری پنوماتیک می باشد که جهت اتصال 3 شیلنگ هم سایز و غیر هم سایز مورد استفاده قرار میگیرد..

اتصالات فیتینگی یکی از بهترین گزینه ها برای استفاده در سیستم های پنوماتیکی میباشد.

چرا که علاوه بر مزایای زیادی که دارند متصل و جدا کردن آن ها بسیار آسان سریع و مقرون به صرفه است.

انواع سه راهی پنوماتیک :

• سه راهی T شکل
  • سه راهی T یک سایز
  • سه راهی T متغیر
• سه راهی Y شکل
  • سه راهی Y یک سایز
  • سه راهی Y متغیر

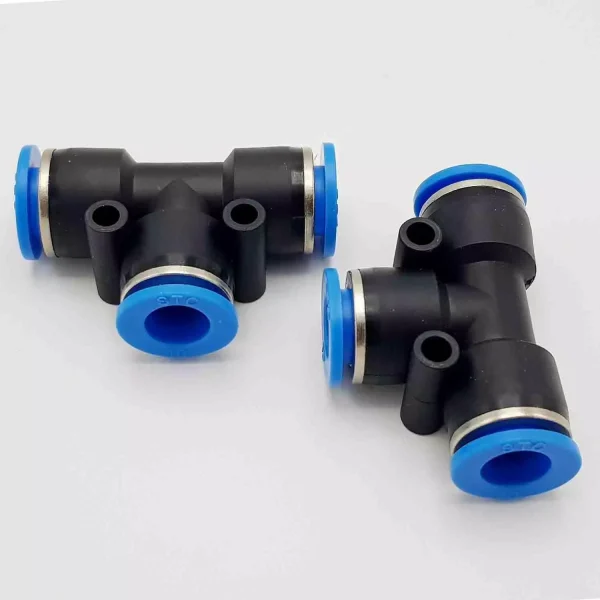

سه راهی T شکل یک سایز : هر سه پورت دارای سایز کسان هستند و بعبارتی این 3 راه به شلنگ های یک سایز متصل میشود.

سه راهی T شکل متغیر: از لحاظ ظاهری شبیه نوع بالا میباشد با این تفوت که 2 پورت دارای یک سایز و یک پور دارای یک سایز دیگر میباشد.

سه راهی Y شکل یک سایز : این سه راهی همانطور که از نام آن مشخص است شبیح حرف Y انگلیسی است و پورت های ورودی آن همگی یک سایز میباشد

سه راهی Y شکل متغیر : از لحاظ ظاهری شبیه نوع بالا میباشد با این تفوت که 2 پورت دارای یک سایز و یک پور دارای یک سایز دیگر میباشد.

انواع 3راه Y متغیر:

• 3 راه متغیر 6-4
• 3 راه متغیر 8-4
• 3 راه متغیر 8-6
• 3 راه متغیر 10-6
• 3 راه متغیر 10-8
• 3 راه متغیر 12-8
• 3 راه متغیر 12-10

انواع 3راه T متغیر:

• 3 راه متغیر 6-4-6
• 3 راه متغیر 4-6-4
• 3 راه متغیر 8-4-8
• 3 راه متغیر 4-8-4
• 3 راه متغیر 8-6-8
• 3 راه متغیر 6-8-6
• 3 راه متغیر 10-6-10
• 3 راه متغیر 6-10-6
• 3 راه متغیر 10-8-10
• 3 راه متغیر 8-10-8
• 3 راه متغیر 12-8-12
• 3 راه متغیر 8-12-8
• 3 راه متغیر 12-10-12
• 3 راه متغیر 10-12-10
• 3 راه متغیر 16-12-16
• 3 راه متغیر 16-14-16

سایز های 3 راهی پنوماتیکی T و Y یک سایز :

• سایز 4
• سایز 6
• سایز 8
• سایز 10
• سایز 12
• سایز 14
• سایز 16

ویژگی ها  :

اتصال و قطع اتصال سریع و آسان است

بطوریکه با یک فشار انجام میشود مخصوصا در مواقعی که فضا محدود است

این قطعه میتواند با انواع مناسب شیلنگ های پلی اتیلن ،نایلون، نایلون نیمه سخت و فلور پلیمر اتصال محکم و ایمنی ایجاد کند
